• 本篇介紹如何使用Amiccom SoC(51核/M0核)專用的EK板(Evaluation Kit)

• 由於Soc EK底板(或稱EK Kit)，它同時可以兼容使用Amiccom的51核 Soc與Arm核的Soc，因此底下將詳細介紹如何切換使用

(一) .EK底板(EK Kit)介紹

1. USB接口，連接電腦EK UI使用，UI請向Amiccom索取對應的Soc型號的UI 軟體

2. 51核SoC TTAG ICE燒錄接口，詳細接線圖可以參考51核ICE接線介紹的6-2章裡面有說明燒錄接口的腳位定義或參考底下EK Kit電路圖

    3.Arm核Soc J-link的燒錄接口，實體照片的"白色圈"為GND對應原理圖是pin 4，實體照片依序向"右"是SWCLK(pin3)，SWDIO(pin2)

    4.切換Soc進入debug mode or Normal Mode，若不是在開發階段，統一都將開關切換到Normal Mode模式，防止Soc進入debug mode

    5.前面說過此EK Kit同時可以使用51核與Arm核，因此2種核在有些腳位上定義會不同，我們只需要將我們想操作的對應Soc切換至51核或Arm位置即可，實體照片由左至右對應底下電路圖Jamp，分別是J2,J10,J9,J8,J14

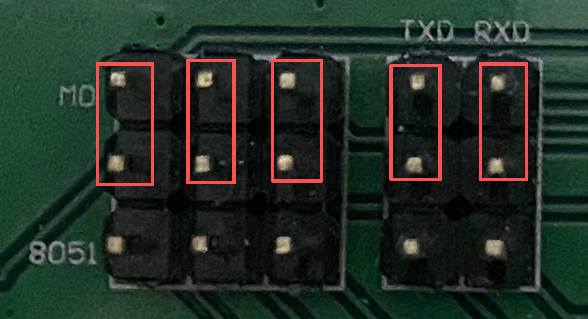

下圖為使用'M0'核時的接法，將Jamp(跳帽)全部"上排":

p.s.若你使用的是51核，那就將Jamp全部改成接"下排"即可。

    6. 外部電池供電，建議供電3節AA電池約'4.5V~5V'即可，"白色圈"為GND

    7.電源切換，可切換直接使用USB供電，或使用外部電池供電，底下說明每個跳帽的用意

由左邊第1個開始說明:

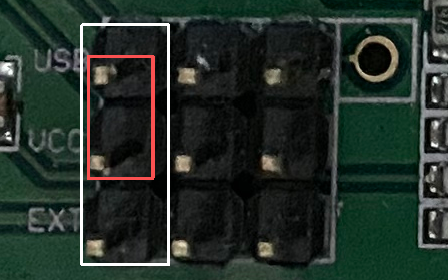

跳帽接上面:表示電源使用USB口的電

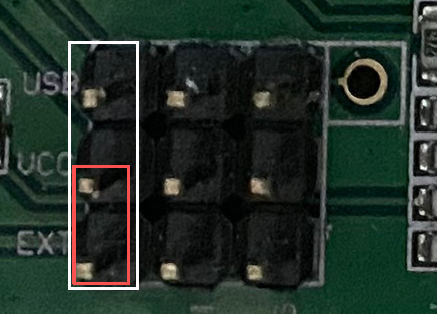

跳帽接下面:表示使用外部電池供電

第2個:REGI

這裡的REGI就是後面要給Soc模塊供電用的pin

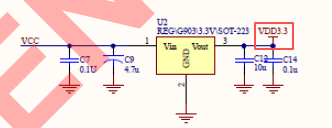

因"J1"的VCC會經過LDO降壓成3.3V，J5(也就是REGI的Jamp)可以選擇使用Kit降好壓的VDD3.3 或是使用者可以自行灌一個3.3V給Soc

請注意:電路圖J5方向與實際Kit方向是相反的!! pin1是實體kit的最下方 排針，pin2中間排針，pin3最上方 排針

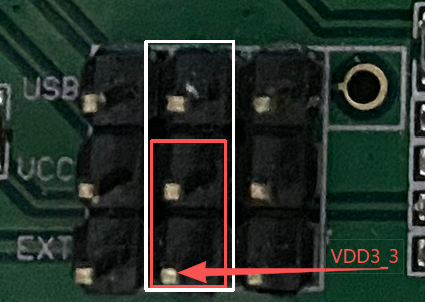

也就是當使用者想直接使用Kit上自帶的LDO3.3V時，需要將跳帽"接下面的位置"

第3個:DRIVING

此Jamp沒有用到，可接可不接，底下說明:

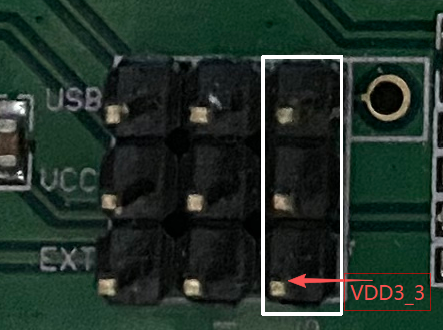

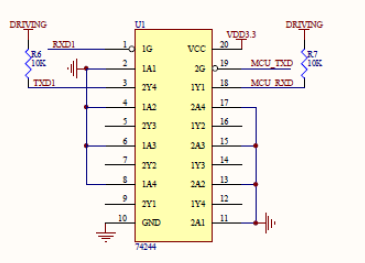

此Jamp 為DRIVING 腳原先是去驅動Kit上的74244 3-STATE Buffer，但實體Kit這顆IC沒有貼片，因此DRIVING pin可以視為NC

請注意:這裡電路圖J11方向也是與實際Kit方向是相反的!! pin1(VDD3_3)是實體kit的最下方 排針，pin2中間排針，pin3最上方 排針

實體Kit圖:

    8.DUT口也就是接入待測模塊的地方

(二) .EK UI 介紹

Amiccom每款Soc都有對應的EK Code，與EK UI

• EK Code:主要是配合EK UI，能夠藉由串口(Uart)連接到USB 口對接PC，以利去操作EK UI，使DUT(代測Soc模塊)可以進行T/RX等行為，EK Code需使用ST-Link or J-Link進行燒錄，詳細如何使用ST-Link刷Code可以參考此篇:Amiccom M0燒錄方法

•
