• 本篇介紹使用者若原先使用A71x39要更換成A71D39時，所需要知道的注意事項

官方Guide:

AN_A7129_FW_D_01 V0.0.pdf

1. WOR/TWOR的function:

• A71D29/A71D39在進WOR/TWOR之前，需要下sleep mode，否則電流會很大。

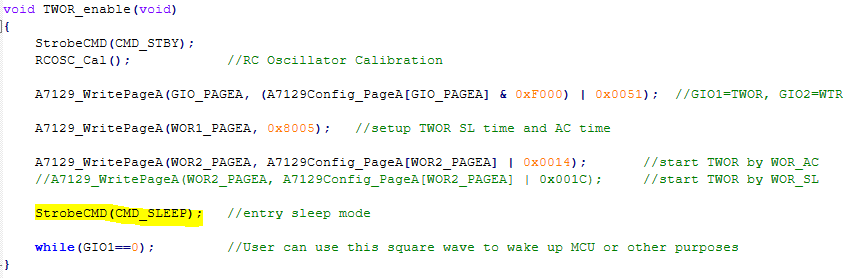

TWOR

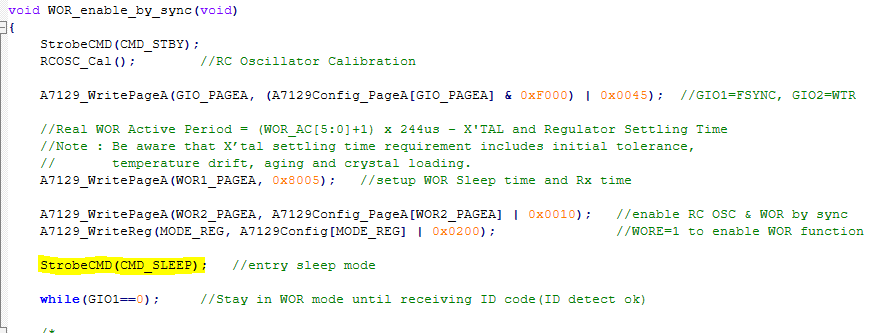

WOR

2. Write FIFO/Read FIFO:

• A71D29/A71D39在write FIFO/Read FIFO的時候，要在standby mode下才能執行，否則資料會異常。

筆者自行整理:

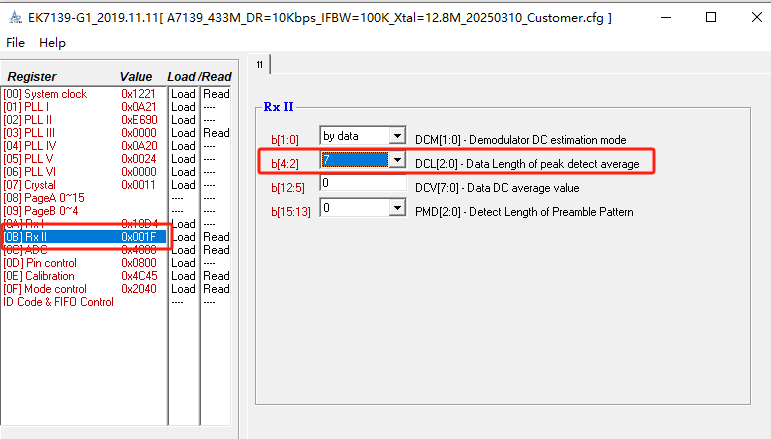

    1.請注意:X/D版的Config寄存器設定值完全 一模一樣，不管使用的是433/868/915Mhz的頻段，每個頻段對應的X & D版的Config設定都是不變的。

    2.使用者在X轉D版時需要修改的Function內容只有如下3個:A7139_Config / A7139_Cal / WOR，底下依序說明:

2-1:A7139_Config

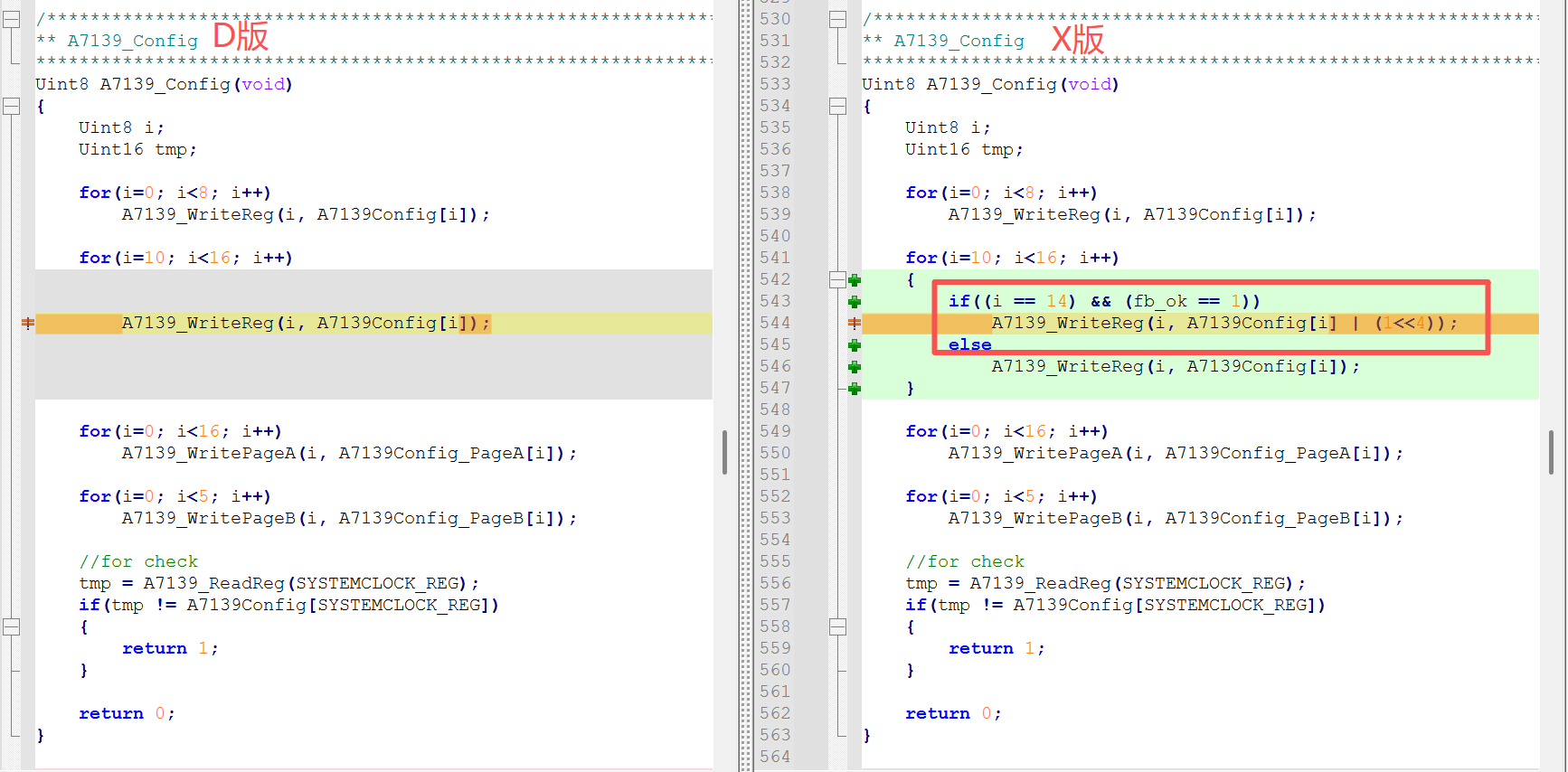

把X版原先對fb運算的check全部拿掉即可

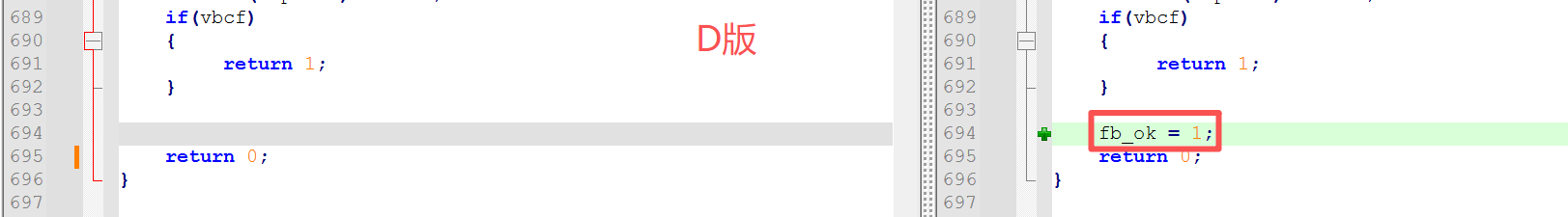

如圖可以看到原先X版多做了一個fb_ok=1的判斷，D版無須做，因此把它刪掉即可。

2-2: A7139_Cal

一樣是把X版原先對fb有關的運算 & check全部拿掉即可

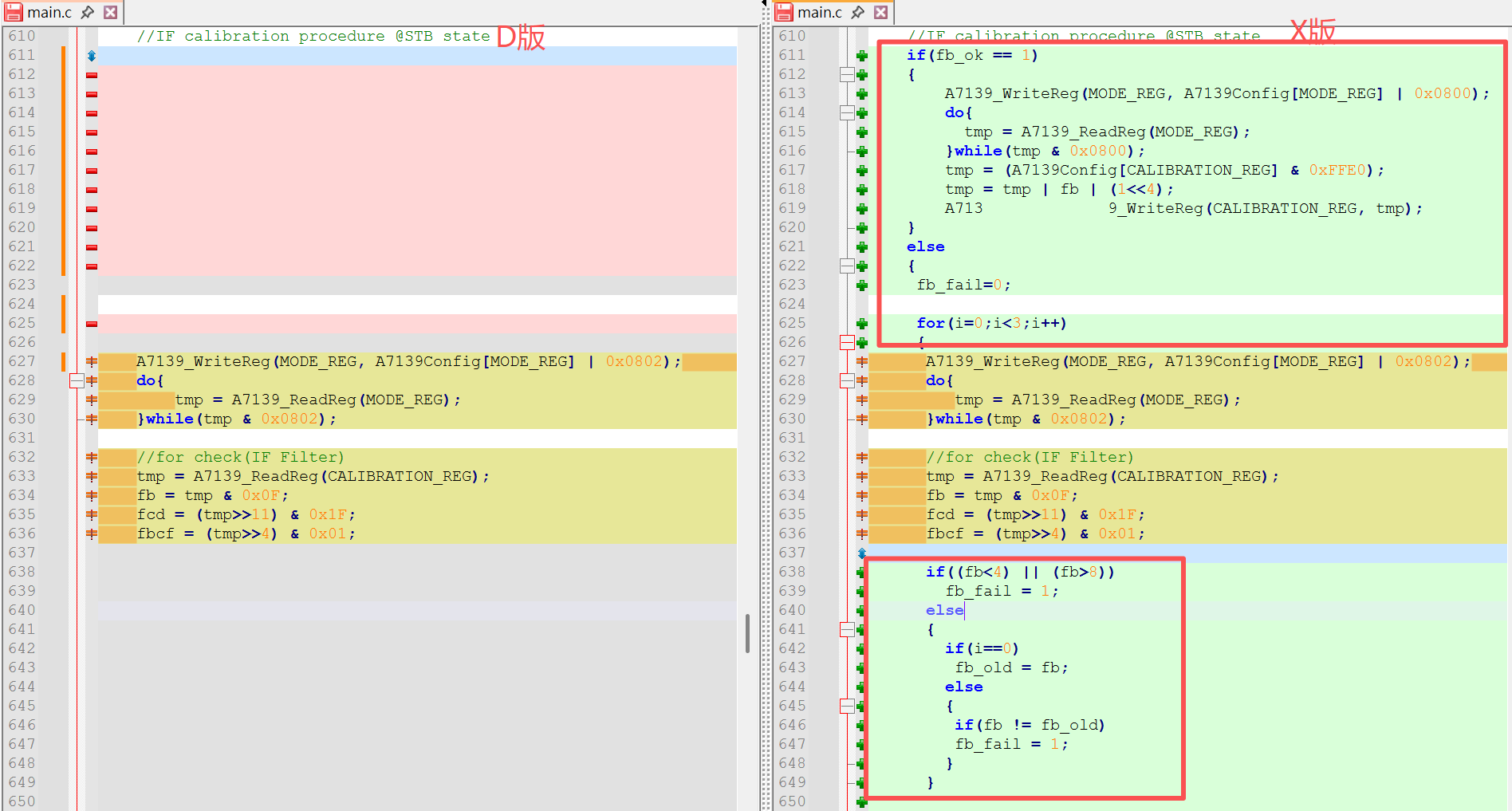

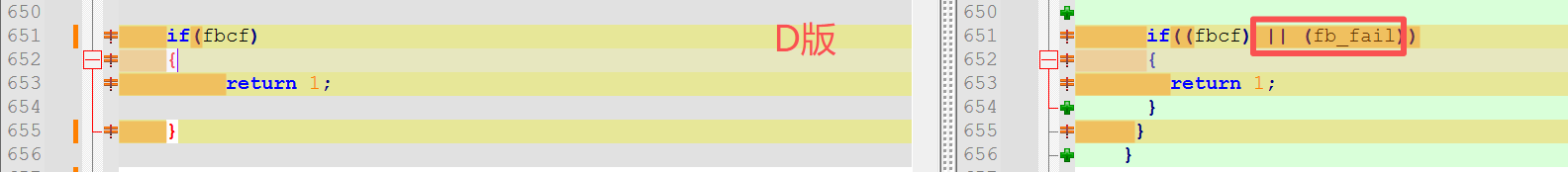

如圖刪除掉與fb check有關的所有判斷與運算

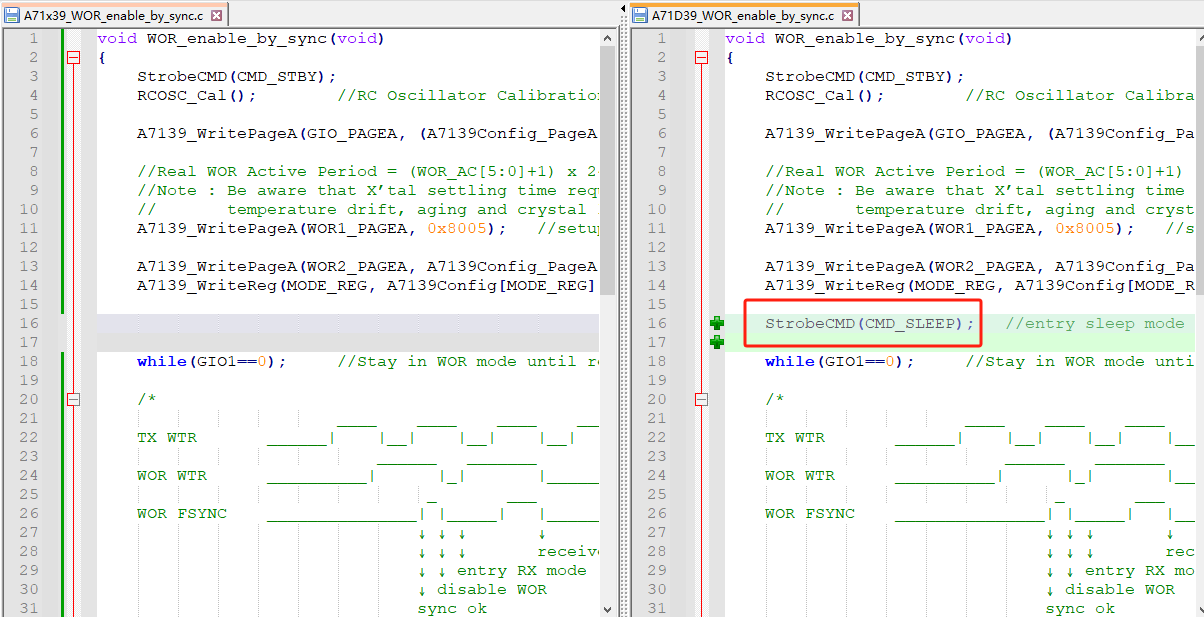

2-3: WOR(低功耗接收)X/D 版差在D版需要多下一個Sleep CMD

 3. A71x39與A71D39 Sleep mode下FIFO Reg的狀態有所差異

用戶使用A7139 X/D版本時，若有使用到sleep mode，需特別注意X/D，2者在流程設計上有所差異

• . A71D39 目前設計進 sleep mode 是"不能" read / write FIFO 的，且D版進入Sleep mode時，FIFO寄存器是會掉電的，而X版可以lock住狀態。

• . x版流程它可以是RX ==>sleep==>read data==>standby==>Rx，也就是說x版可以先Rx將data緩存在fifo reg裡，然後進sleep，喚醒後再去read rx buf data，然後重新進入standby輪循RX。

• . 但D版的不行，它必須改成 Rx==>read data==>sleep==>standby==>Rx，也就是D版必須在進入Sleep前，就將fifo reg裡的rx buf data釋放掉，否則一旦進入sleep mode，FIFO Reg掉電，資料就會被丟棄，當再次standby喚醒去read fifo reg時，rx buf就會出現FIFO的数据全部是0x00

  4. Tx Power設置值不同

X/D在TX POWER設定值上也有不同，請參考D版的調整GUIDE<AN_A7139_HW_D00 V0.2.pdf>
