A7149 421~450Mhz寬頻帶應用

• 本篇介紹使用A7149做421~450寬頻帶時需要注意的事項

代碼:<RC_A7149_Sx1_433MHz Band Ref. Code for FIFO mode V0.2_20260326_VCO_Riley.zip>

• 由於433Mhz頻段屬於窄帶應用，一般只會校準1個頻點即可，若使用者需要應用到寬頻帶時就需要多cal些點避免應用上出問題

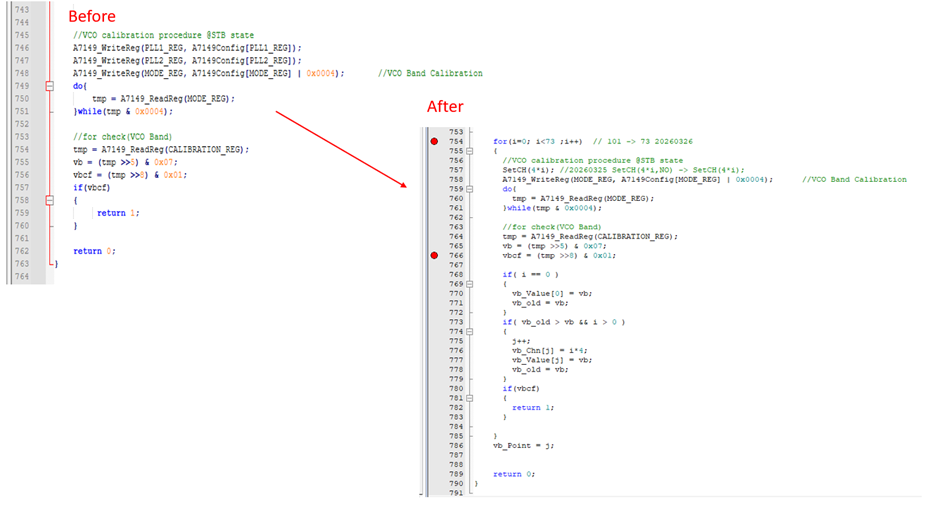

1. 把A40 的VCO cal 改成A50 Reference code 的形式，請參考下圖

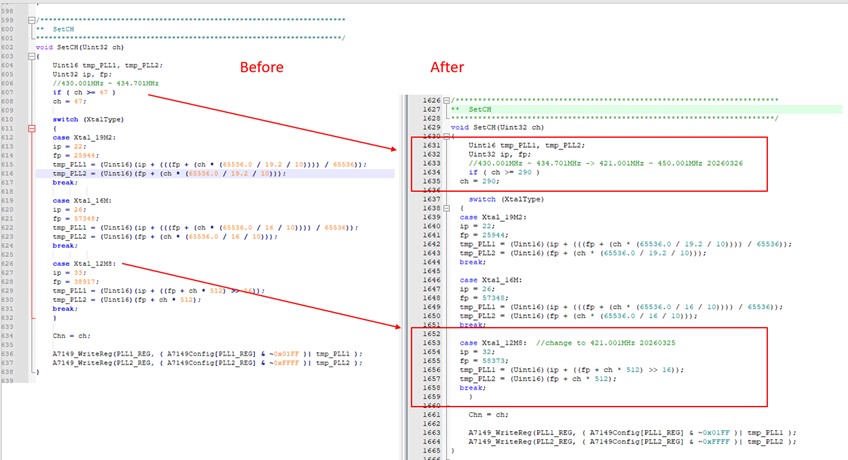

                2.調整 A40 的初始頻率由430.001MHz==>421.001MHz (只有Xtal = 12.8MHz)

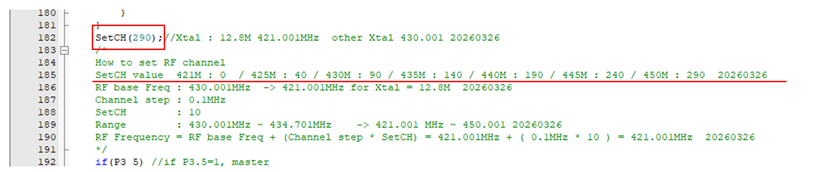

    3. 調整SetCH Value請參考下面畫底線的地方

                        l   測試結果:

n   421.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 5

n   425.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 4

n   430.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 4

n   435.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 3

n   440.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 3

n   445.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 2

n   450.001 MHz  : 頻譜分析儀  v / FIFO Link  v /  vb = 1
