Amiccom RFIC 讀取DID 芯片內部ID碼

本篇介紹Amiccom RF IC如何讀取IC內部Device ID

• DID是Amiccom內部用來區分不同型號，版本用的ID碼，而不是每顆IC的UUID

• 例如使用者手上有100顆7159 RF IC，那每顆7159讀出來的DID都會一樣，而非每顆7159有自己的UUID

• 底下以7159為例:

• 我們需要讀取TX II(Address:09h) Page0


• 程式說明:


    Uint8 DID[4];//定義一個4byte的DID buf
      Uint8 tmp1;//tmp1用來指定TX2_PAGEB 寄存器
    tmp1 = TX2_PAGEB;//tmp1 = TX2_PAGEB Reg Address

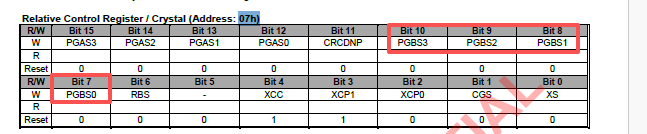

//======Set PGBS0~3========================
    tmp1 = ((tmp1 << 7) | A7159Config[CRYSTAL_REG]);
    A7159_WriteReg(CRYSTAL_REG, tmp1);
//=========================================
      SCS=0;
    ByteSend(PAGEB_REG|CMD_Reg_R);//對PAGEB_REG做Read cmd
//DID[0]~[3]為TX II(Address:09h) Page0 反饋出來的值就是IC的DID
    DID[0]=ByteRead();
    DID[1]=ByteRead();
    DID[2]=ByteRead();
    DID[3]=ByteRead();
    SCS=1;

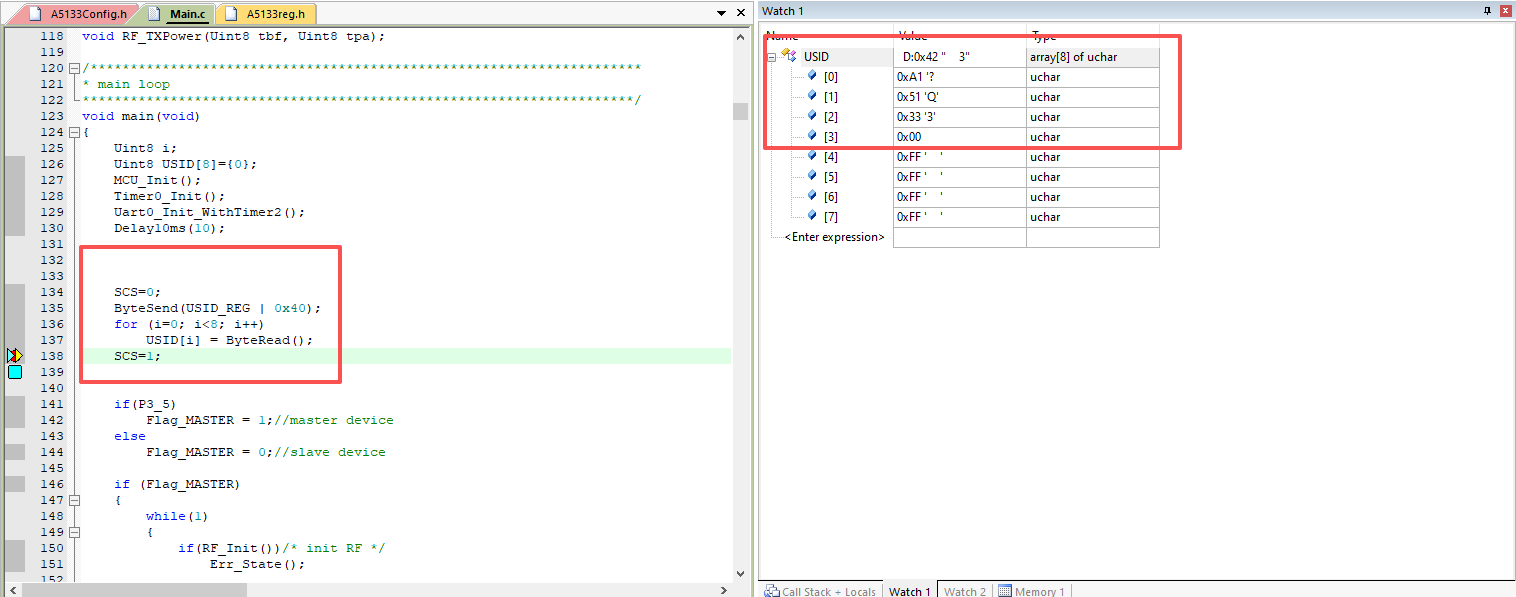

• 可以從DID[0]~[3]看到AA,71,59,01，表示此顆IC為7159型號

• 這邊不要搞錯code裡與手冊裡的address / page，可以參考此介紹:address & page說明
