使用UART輸入 FIFO Data給A9139M0 Tx發射，再由對端的A9139M0 RX接收後，經過Rx端的UART解析出FIFO Data的透傳Demo
系統概念圖
Demo板已預燒錄好DataRate250K_IFBW250K設定的Demo Code
TX/RX的中心頻點:430.001MHz
TX端:操作P0.00 & P0.01組合3種不同TX power設定
注意:每次切換Tx Power後，都要重新上電，系統才會吃到對應的Tx power設定!!

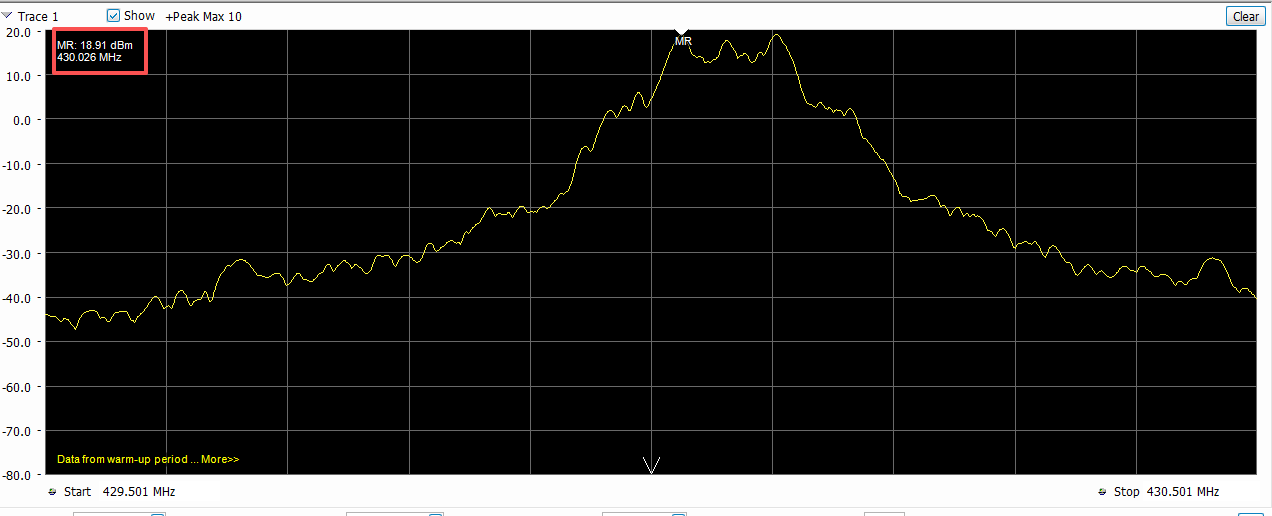

P0.00 & P0.01皆懸空=TX power max 20dbm

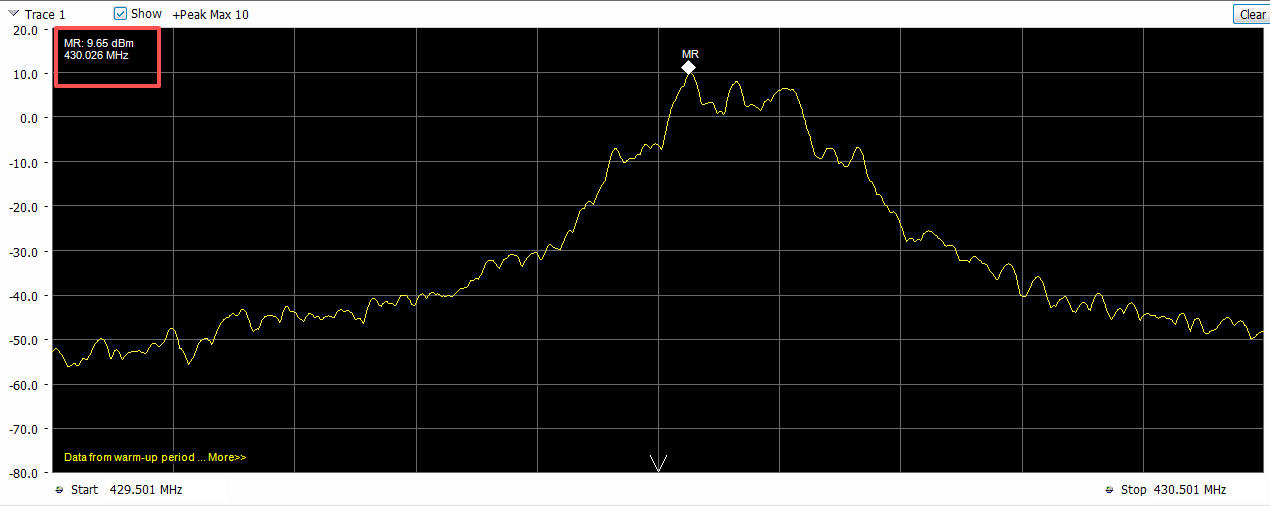

P0.00接GND，P0.01懸空=TX power 10dbm

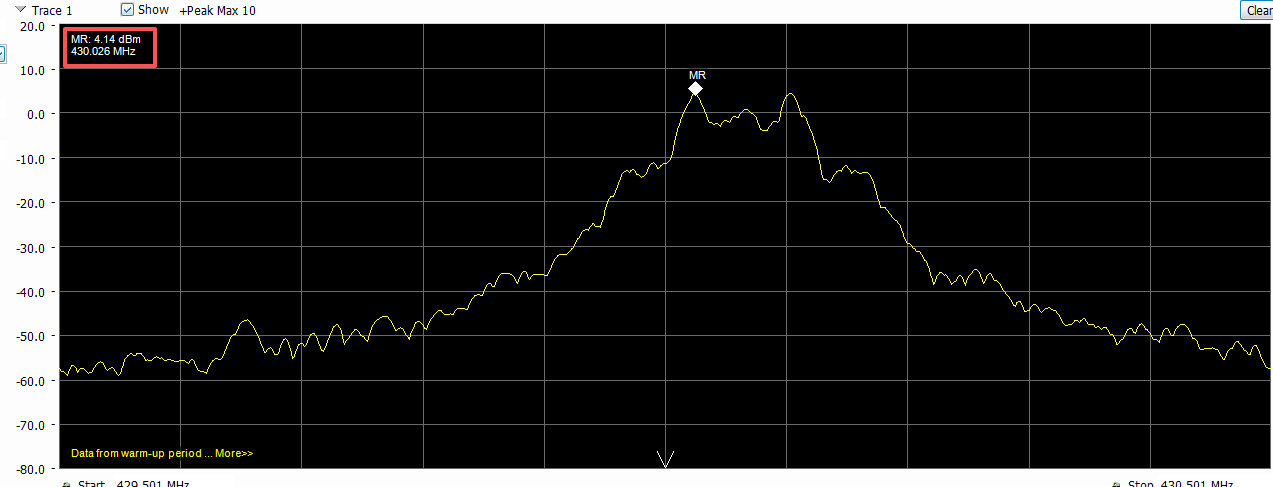

P0.00懸空，P0.01接GND=TX power 5dbm
操作說明:
Tx端:
將UART信號輸入至TX端模塊的P0.16，每送滿151Byte資料後，模塊將自動打TX將此包送出
注意:這裡UART的Buf定義為151Byte，沒送滿TX是不會啟動，送多了系統也只TX到第151Byte的資料

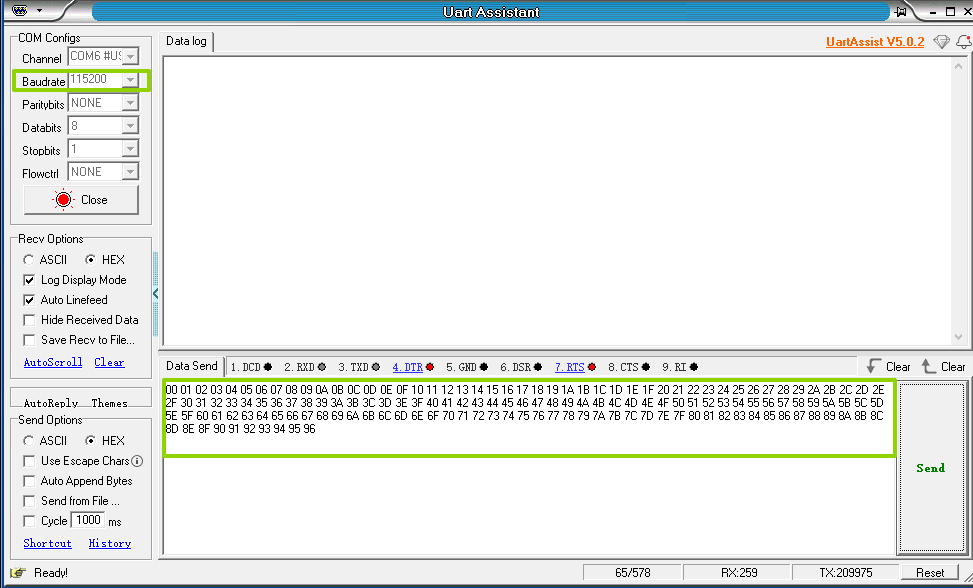

UART UI畫面:UART波特率:115200，底下是UART要輸入的151Byte資料格式

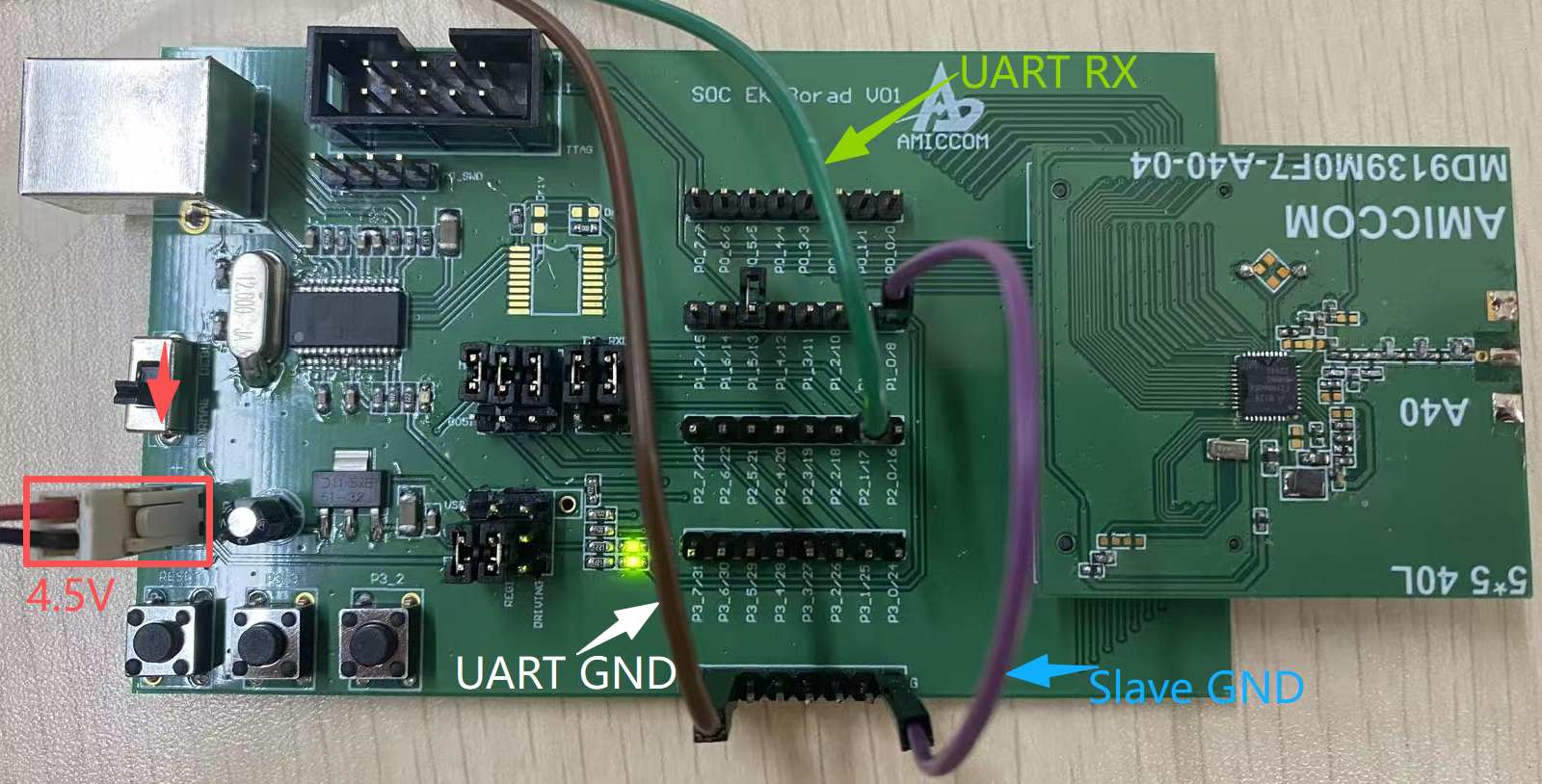

Demo板實體圖:
供電:4.5v(建議3節AAA電池)
設備UART Tx((ex:PC))接到A9139M0 P0.16(UART RX)
Mode切換到Normal mode
RX端:
Demo板實體圖:
P0.08接GND來切換到Slave mode (RX mode)
供電:4.5V(建議3節AAA電池)
A9139M0 P0.17(UART TX)輸出接到UART設備(ex:PC)
Mode切換到Normal mode
T/RX運行說明:

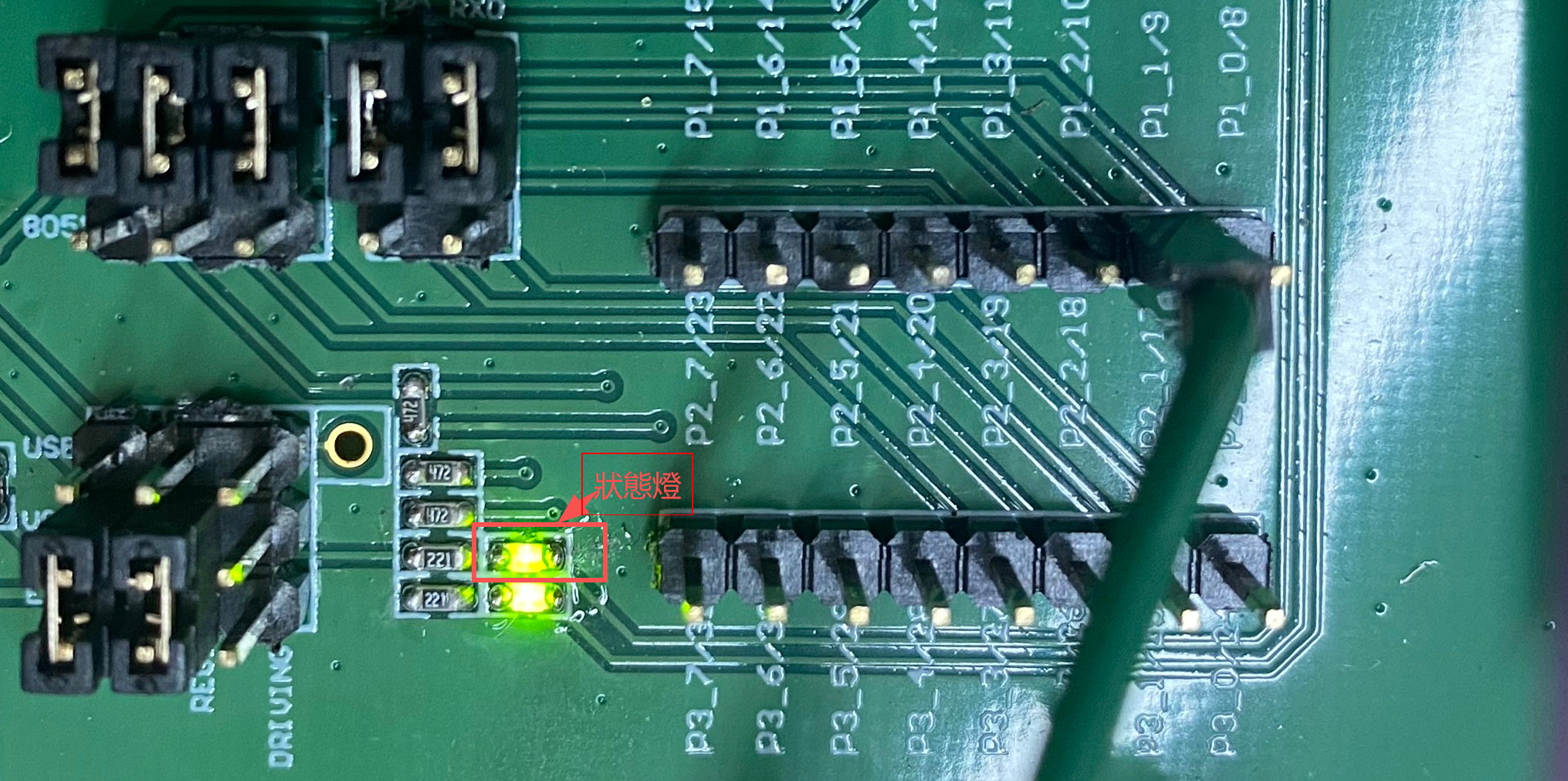

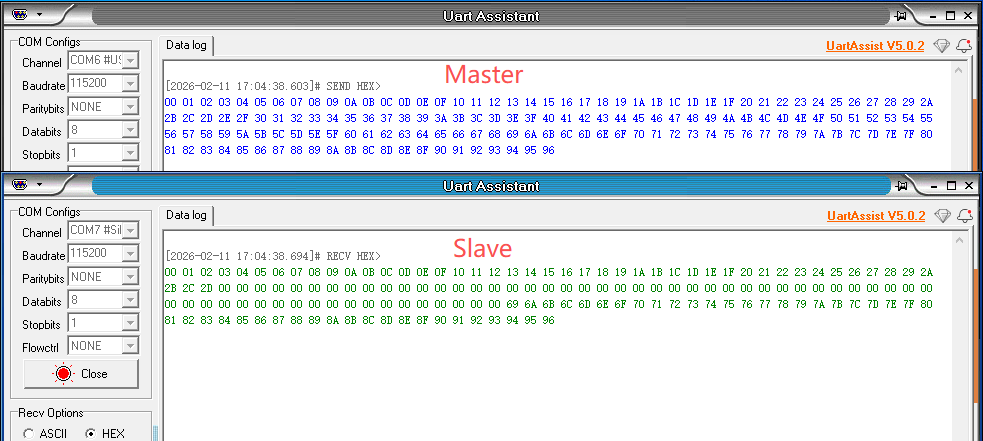

Master端UART送出151Byte後，可以從Slave端的P0.09看到LED Toggle表示此包已接收到，並可以藉由Slave端的UART看到有資料輸出

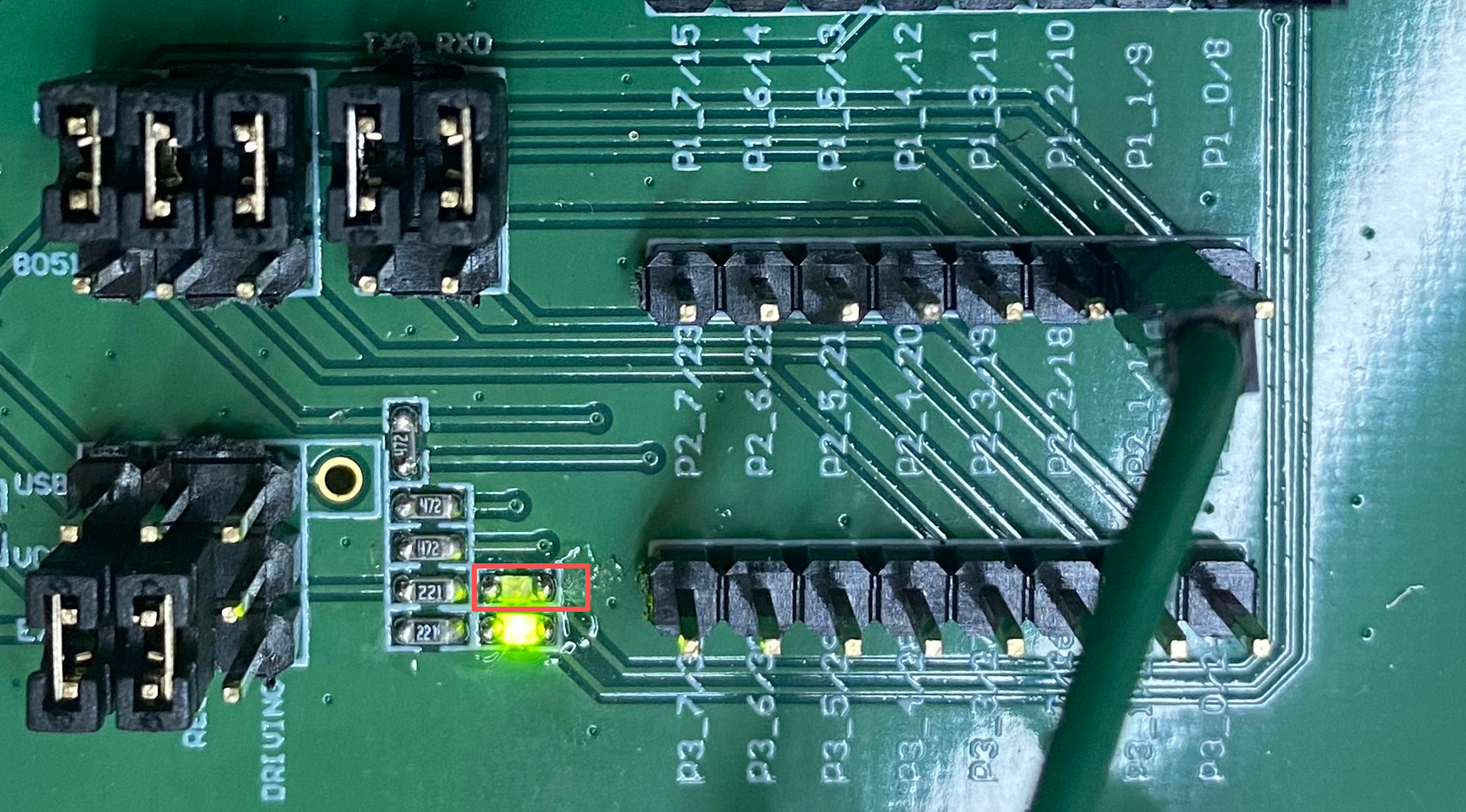

每收到一包LED狀態燈就反轉一次
