<代碼>:<RC_A9112-F4_x3_915MHz Band Ref. Code for FIFO mode V0.3_20pF -1 to 16 20250714.zip>

系统介绍:

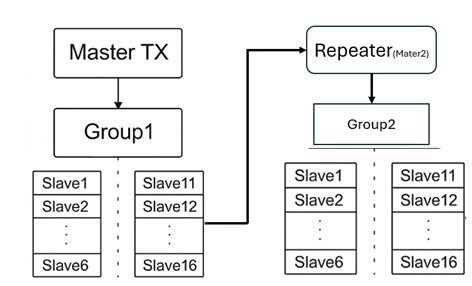

本系统以 1Master to 16 Slave为1个Group，每个Group中会安置一个Repeater(扮演下一个Group的Master使用)，Repeater接收前一个Group的Slave的资料，推送给下一个Group的Slave

RF传输流程介绍:

1.      16组设备，每组分为1个Master 和 16 Slave，每一组的RF ID和频点都不一样

流程大概如下：

Group 0 Master → Group 0 Slave → Group 1 Master(Repeater1) → Group 1 Slave → Group 2 Master(Repeater2)→Group 2 Slave 依次类推。

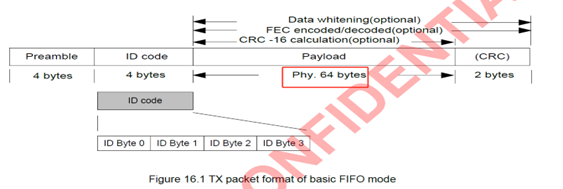

Slave收到数据会检测是不是同一个Group，Yes的话，将SlaveNum写到Payload第二个byte，并修改RF ID和频点，然后按SlaveNum从0到15，分时段发送出去。若不是同一Group的话，忽略收到的数据。(下图为Amiccom RF协议)

Master(Repeater)如果收到上一个Group的数据，将收到的数据第一byte数据改为现在的Group编号，再延时（16-SlaveNum）*4ms的时间，再发送出去。

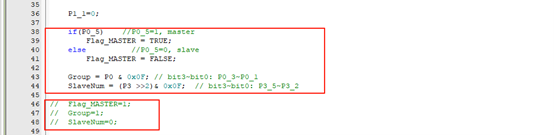

2.      下图为使用硬件I/O方式设置Master/Group/SlaveNum，和使用软件定义Master Group/ SlaveNum

硬件I/O定义如下:

        P0_5=M/S select pin，High=Mater/Low=Slave

        P0_3~P0_1=Group select pin，[0000]=Group0，[0001]=Group1……

        P3_5~P3_2=Slave Number select pin，[0000]=Slave0，[0001]=Slave1……

3.      RFID_Tab为RF ID

因A9112设定成4 Byte ID Length，因此系统采用ID_Tab的前4Byte为有效ID

           使用RFID_Tab的数组第4Byte做不同Group 的RF ID组和

 Ex:Group0 ID Code=0x34,0x75,0XC5,0x80

Group1 ID Code=0x34,0x75,0XC5,0x81

……

4.      FreqSet为频率设定函数

每个Group除了RF ID切开

5.      TXData[10]为要发送的数据数组，目前Payload长度定义成10Byte(Set FIFO1_REG=0x09)

TXData[0]=Group Number

TXData[1]=Slave Number

TxData[2~9]=User define

6.Tmpbuf为收到的数据

tmpbuf[0]==GroupA

tmpbuf [1]=Slave Numbe

7.       Group 0 Master会500ms 间隔发送一次数据，其他Master(Repeater)/Slave每收到数据后P1_1会反转一次。
